Installation

Sådan samler du din MDOCK-ponton

Trin-for-trin-vejledning til det modulære flydesystem: kuber, stifter, skruer, klamper, rækværk og vandfyldning. Følg rækkefølgen herunder, så ligger anlægget rigtigt i vandet fra første dag.

01 · Kuberne02 · Stiften03 · Skruer04 · Klamper05 · Rækværk06 · Vand07 · Rustfri beslag10 · V-kube11 · Rullekube12 · HDPE-pullert

Før du går i gang

Værktøj du skal bruge

Alt værktøj er i rustfrit stål og hører til systemet. Har du ikke delene, kan de bestilles sammen med anlægget.

  • Momentnøgle

    Rustfri momentnøgle til den korte og den lange stift. Sættes i hullerne i stiften og drejes 45°, så stiften låser.

  • Møtriknøgle

    Rustfri møtriknøgle til alle skruer og møtrikker — korte og lange skruer, klamper, bollards og rækværk.

  • Stålhylster

    Bruges, når møtrikken skal spændes nedefra kuben — typisk ved rækværk i midten og ved rustfri bollards og klamper.

  • Flodningsnøgle

    Rustfri nøgle, der åbner dækslet på kuben, så du kan fylde vand i og lukke tæt igen bagefter.

Se værktøj

Trin 1

Sådan installerer du kuberne

Det vigtigste i det modulære flydesystem er de fire monteringsøjer omkring hver kube og den korte stift i midten, der holder øjerne fra fire kuber sammen. Det er den samling, der gør, at fladen kan udvides til præcis den form og størrelse, du ønsker — og bygges i flere lag.

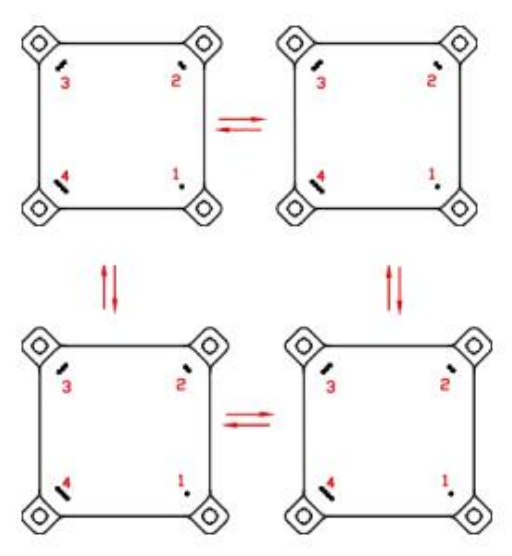

Læg kuberne, så øjerne følger rækkefølgen 1, 2, 3 og 4 hele vejen igennem. Vend alle kuber ens: de små huller skal pege samme vej, så øjerne mødes præcist, når kuberne skubbes sammen.

  • Fire monteringsøjer på hver kube — nummereret 1 til 4
  • Alle kuber vendes ens, så de små huller peger samme vej
  • Fladen kan udvides til enhver form og størrelse
  • Kan bygges i to eller tre lag med lang stift

Trin 2

Stiften låser kuberne sammen

Stiften sidder i midten og holder de fire øjer sammen — det er den samling, der gør en flade af løse kuber til ét anlæg. Den findes i to længder, og valget afhænger alene af, hvor mange lag pontonen bygges i.

Selve monteringen er den samme for begge:

  1. Før stiften gennem de fire monteringsøjer, og sørg for, at den er placeret i ulåst position. Hullerne i toppen skal ligge diagonalt på tværs af samlingen mellem kuberne.
  2. Sæt momentnøglen i hullerne.
  3. Drej stiften 45° med uret for at låse den. Hullerne i toppen skal nu ligge på linje med samlingen mellem kuberne.
  4. Tag momentnøglen ud.

Trin 3

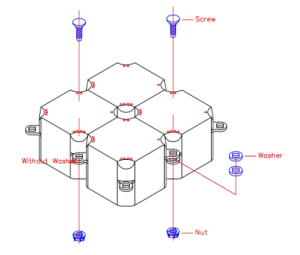

Skruer og møtrikker langs siderne

Skruerne holder kuberne sammen i siderne, dér hvor øjerne mødes to og to. Skruen findes i to længder, og valget afhænger — som ved stiften — af, hvor mange lag pontonen bygges i.

Selve monteringen er den samme for begge:

  1. Sæt skruen gennem øjerne på siden af kuberne.
  2. Er der mellemrum mellem øje 1 og øje 4, lægges 2 skiver på, så pladsen fyldes ud.
  3. Sæt møtrikken på fra undersiden.
  4. Spænd møtrikken med den rustfri møtriknøgle.

Mødes øjerne uden mellemrum, skal der ingen skiver bruges.

Trin 4

Sådan installeres klamperne

Klampen sættes i de samme øjer som skruerne — der skal ikke bores eller tilpasses på stedet.

  1. Sæt klampen gennem øjerne i siden af kuberne.
  2. Sæt møtrikken på fra undersiden.
  3. Spænd møtrikken med den rustfri møtriknøgle.

Fremgangsmåden er den samme som ved den korte skrue.

Trin 5

Sådan installeres HDPE-rækværk


HDPE-rækværket kan monteres både langs pontonens sider og i forbindelsespunkterne mellem kuberne. Følg den relevante vejledning nedenfor afhængigt af, hvor rækværket skal placeres.

Rækværk langs siderne:

  1. Før rækværket gennem monteringsøjerne langs pontonens kant.
  2. Placér tre skiver ved hvert rækværk.
  3. Spænd møtrikken fra undersiden, så rækværket sidder fast.
  4. Kontrollér, at ringene på rækværkerne står på samme linje.

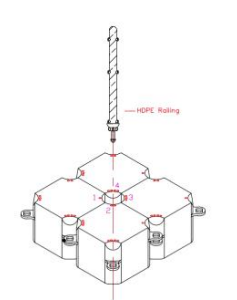

Rækværk i midten:

  1. Før rækværket gennem monteringsøjerne i forbindelsespunktet mellem kuberne.
  2. Placér én skive under rækværket.
  3. Spænd møtrikken fra undersiden. Her vil et stålhylster som regel være nødvendigt.
  4. Drej rækværket 45°, til det låser.

Trin 6

Sådan fyldes kuberne med vand

Kræver konstruktionen ballast, fyldes kuberne med vand. Påfyldningshullet sidder på siden af kuben ved øje 1 og øje 4.

  1. Find dækslet på kubens side.
  2. Åbn det med den rustfri flodningsnøgle.
  3. Fyld den ønskede mængde vand i kuben.
  4. Luk dækslet tæt igen.

Vandet trimmer anlægget, så det ligger rigtigt i vandet. På jetski-docken er vandmængden en fast del af konstruktionen — se målene under trin 10.

Trin 7

Sådan installeres rustfri bollards, klamper og rækværk

De rustfri beslag monteres gennem øjerne på kuberne og låses nedefra — modsat klampen i siden, der spændes fra kubens yderkant.

  1. Sæt bollarden, klampen eller rækværket gennem øjerne på kuberne.
  2. Sæt den rustfri møtrik på nedefra kuben.
  3. Spænd møtrikken — brug stålhylsteret, hvis møtrikken sidder for dybt til møtriknøglen.

Trin 10

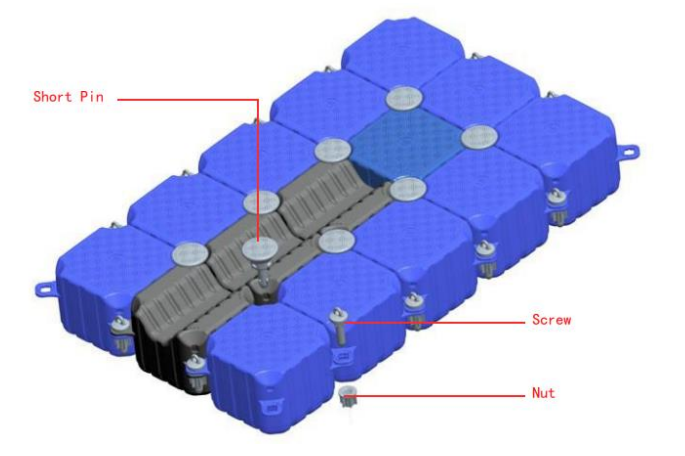

Sådan installeres V-kube Jetski-dock

V-kube-docken samles med de samme stifter, skruer og møtrikker som resten af systemet. Hældningen, jetskien kører op ad, skabes med vand i de to første rækker kuber.

Første række kuber
ca. 70 liter vand — svarer til ca. 28 cm i kuben.
Anden række kuber
ca. 35 liter vand — svarer til ca. 14 cm i kuben.

Trin 11

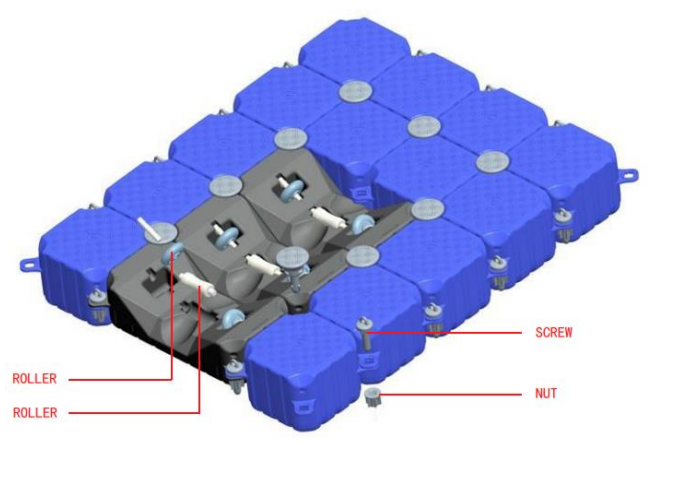

Sådan installeres rullekubens Jetski-dock

Rullekube-docken bygges på samme måde, men med rullekuber i dockens midtersektion, så fartøjet ruller op ved egen kraft. Rullerne fastgøres med skrue og møtrik ligesom de øvrige moduler.

Trin 12

Sådan installeres HDPE-bollard (pullert)

HDPE-pullerten sættes ikke fast med møtrik, men låses med en drejning — samme princip som den korte stift.

  1. Find det forbindelsespunkt mellem fire kuber, hvor pullerten skal monteres.
  2. Før pullerten ned gennem de fire monteringsøjer i ulåst position. Her skal håndtaget stå diagonalt på tværs af samlingen mellem kuberne.
  3. Drej pullerten 45° med uret, til den står i låst position. Her skal håndtaget ligge på linje med samlingen mellem kuberne.

Spørgsmål undervejs

Det bliver man oftest i tvivl om

Hvor meget vand skal der i kuberne på en jetski-dock?

Den første række kuber fyldes med ca. 70 liter vand (ca. 28 cm i kuben), og den anden række med ca. 35 liter (ca. 14 cm). Vandet giver docken den rigtige hældning, så jetskien kan køre op ved egen kraft.

Hvornår skal jeg bruge skiver?

Der sættes 2 skiver, hvor der er mellemrum mellem øje 1 og øje 4. Er der ingen afstand mellem øjerne, bruges der ingen skiver. HDPE-rækværk i siderne kræver 3 skiver pr. rækværk, mens rækværk i midten kun skal have 1 skive.

Hvordan kan jeg se, om stiften er låst?

Kig på hullerne i toppen af stiften. Før låsningen står de i ulåst position; efter en 45° drejning med momentnøglen har de flyttet sig, og stiften sidder fast.

Kan pontonen bygges i flere lag?

Ja. Systemet kan bygges i to eller tre lag. Brug lang stift i midten og lange skruer gennem øjerne på begge lag — fremgangsmåden er den samme som ved ét lag.

Kan jeg udvide anlægget senere?

Ja. Kuberne samles med stifter og skruer, så du kan koble flere kuber på eller ændre formen, når behovet ændrer sig. Følg blot samme rækkefølge med øje 1, 2, 3 og 4.

Skal jeg selv stå for montagen?

Nej. MDOCK tilbyder professionel montage i hele landet — vi leverer, samler og idriftsætter anlægget. Kontakt os for en pris.

Er du i tvivl undervejs?

Ring til os, mens du står med kuberne. Vores montører kender systemet og hjælper gerne med rækkefølge, skiver og vandmængder — eller lad dem stå for hele opgaven med vores professionelle montageservice.
